O sistema Battens 50 inclui perfis de diferentes profundidades e diferentes perfis de ancoragem e suportes, de acordo com o tipo de aplicação necessária.
BA50005
PERFIL DE ANCORAGEM / RIPA DE 30mm
BA50008
RIPA DE 100mm
BA50004
RIPA DE 150MM
BA50002
PERFIL DE ANCORAGEM
BA50003
ARREMATE DE FECHAMENTO
BA50011
2”x 8” batten
Lista de ferramentas
FA50001
KIT SUPORTE ENGATE INOX
FA50002
KIT SUPORTE ANGULAR INOX
FA50004
Junta angular
FA50005
Junta linear
FA50006
Tampa ripa 100 mm
FA50007
Tampa ripa 150 mm
FA50008
Clip de nylon
FA50009
Cabo de retenção
FA50010
Tampa ripa 50 mm x 30 mm
FA50011
Tampa ripa 50 mm x 100 mm
FA50012
Nivelador com parafuso
FA50013
Gabarito para furação
FA50014
Kit suporte angular
Como funciona
Para aplicação na parede, existem 2 tipos de suportes:
suportes de aço inovadores, extremamente sólidos e duráveis, (normalmente usados para as fachadas comerciais/ industriais) Os suportes de nylon versáteis, permite também a colocação horizontal das ripas.

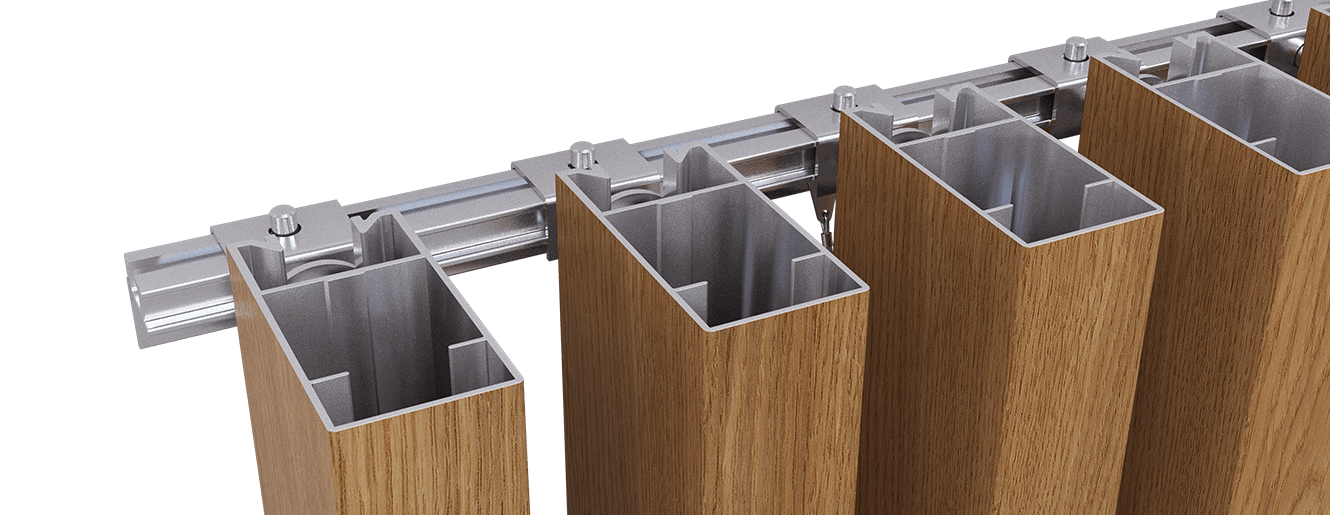

Um sistema de perfis de ancoragem e suportes de aço inoxidável é instalado na parede. As ripas de alumínio são então aplicadas na subestrutura. Para paredes muito altas, juntas para unir duas ou mais ripas são usadas. A junta garante uma ancoragem segura e isolada, com tampas de alumínio da mesma cor.
O sistema de instalação com componentes de nylon permite a instalação em várias direções.
O sistema também permite um alto desempenho térmico quando aplicado como uma pérgula: isola a parede atuando como protetor solar ou persianas e proporciona maior conforto de vida para todo o edifício.
Cada ripa é projetada para estender a superfície da parede e criar uma maior cobertura. A instalação de um sistema de revestimento para criar uma pérgula não diminui a segurança ou a durabilidade da estrutura.
APLICAÇÃO COM SUBESTRUTURA E SUPORTES EM AÇO INOXIDÁVEL
APLICAÇÃO DE PÉRGULA
APLICAÇÃO COMO DIVISÓRIA COM FIXAÇÃO OCULTA
